Le gradateur

Généralités

Un gradateur est un dispositif électrique qui permet de contrôler la puissance alternative fournie à une charge résistive ou inductive.
Il est constitué soit de deux thyristors identiques montés en parallèle inverse, soit d'un triac lorsque la puissance contrôlée est très faible. Les gradateurs sont utilisés pour contrôler la puissance alternative monophasée ou triphasée.


Gradateur à thyristors

Schéma de montage

66

Allure des courbes

67

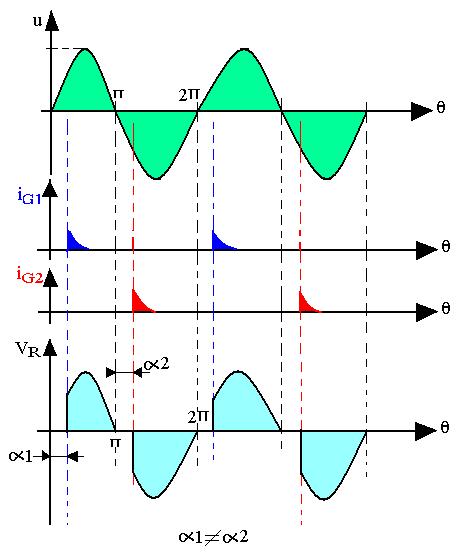

α1 et α2 sont respectivement les angles d'amorçage de th1 et th2 par rapport à l'origine des angles.

Valeur efficace



68

Valeur moyenne



URmoy = 0






Puissance contrôlée




69

Gradateur à triac




70
