Généralités

C'est un composant très utilisé du fait que les caractéristiques répondent aux critères d'adaptation d'impédance en tension. Cependant il est aussi un amplificateur différentiel auquel on ajoute un certain nombre de composant discret. Ce qui lui permet de réaliser plusieurs fonctions telles que:

Amplificateur opérationnel réel

Schéma équivalent d'un AOP réel

Caractéristiques d'un AOP réel

Un AOP est caractérisé par plusieurs paramètres:

• Tension d'entrée différentielle non nulle V_d=V_e⁺-V_e^- différent de zéro
• Tension d'entrée en mode commun ½V_C(V_e^-+V_e^-)
• Amplification différentielle A_d=V_S/V_d (pour V_e=0)
• Amplification en mode commun A_C=V_S/V_C (Pour V_d=0)
• Impédance d'entrée différentielle Z_ed=V_d/i_e

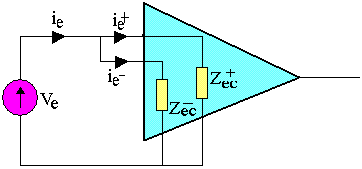

• Impédance d'entrée en mode commun Z_ec=V_C/i_e=V_C/(i_e⁺+i_e^-)

• L'impédance de sortie Z_S est l'impédance interne du générateur de Thevenin vue en sortie.
• Le tau de rejection en mode commun TRCM (dB)=20Log||A_d/A_C||

Grandeur de décalage d'un AOP réel

Elles sont au nombre de deux à savoir:

Les courants i_d⁺ et i_d^- apparaissent lorsque V_e⁺=V_e^-=0
i_d⁺=i_p-i_d/2
i_d^-=i_p+i_d/2

Vitesse maximale de variation de la tension de sortie (Slew-Rate)

C'est la valeur maximale que peut atteindre la valeur absolue de la dérivée de la fonction V_sd. Elle a pour unité (V/µS). Sa fourchette d'utilisation est comprise entre 1V/µS et 150V/µS ceci pour les AOP à usage courant.

Exemple:
Si V_S(t)=V_maxSin(ωt+þ) avec þ=0
S_R=dV_S(t)/dt ; S_R=V_maxωCosωt
V_S(t)=V_maxtg(ωt+þ)
S_R=V_max/Cos²ωt
Pour que la tension de sortie soit reproduit sans déformation, il faut que V_max. ω soit inférieure ou égale à S_R
De plus au-delà de cette fréquence f , V_S(t) sera déformée lorsqu'elle tendra vers sa valeur maximale.

Amplification opérationnelle idéale

Symbole et grandeur d'entrée

Caractéristique d'un AOP idéal

Un AOP idéal est dit parfait du fait que:

De plus les grandeurs de décalage en fonctionnement linéaire sont-:

Applications

(Voir l'application de ce schéma dans les fichiers à télécharger)

Réglage du courant d'offset

P: quelque 10 KΩ
