Généralités

Commuter : c'est organiser un ensemble de voie et de moyens pour pouvoir réaliser une liaison temporaire. On distingue trois types de commutations:

Un commutateur téléphonique met deux correspondants suivant des règles sur le numéro composé par l'appelant. Plusieurs commutateurs peuvent s'enchaîner entre l'appelant et le destinataire.
Les commutateurs de type commutation de circuit qui sont:

Et les types de commutation de paquet comportent:

L'évolution de la téléphonie est reliée à l'évolution de commutateur. Le système de commutation avait commencé avec les commutateurs manuels après le rotatif. L'opérateur était assis près du commutateur et attendait les appels des abonnées afin de les mettre en connexion manuellement à un autre abonné. Dans ce système, celui qui "donne" la ligne à un abonné a la possibilité de suivre frauduleusement toutes les communications de l'abonné. L'inconvénient de ce système était l'absence de la sécurisation des informations.
Le commutateur rotatif fut la première commutation automatique.

Le commutateur électromécanique

Le commutateur électromécanique est né dans les années 80, CP400 fut le commutateur utilisé dans presque tous les pays. Aujourd'hui, ces commutateurs électromécaniques ne sont plus assez utilisés.

Les grandes unités fonctionnelles d'un commutateur

Dans la plus part des commutateurs nous pouvons noter les mêmes structures de fonctionnement. Un commutateur comporte:

Le réseau de connexion servira à établir des liaisons entre une entrée (ligne demandeur - circuit arrivée) et une sortie (ligne d'abonnés demandé - circuits)

Ce réseau devra permettre à l'autocommutateur d'écouter chacun des trois trafics de nature différente:
La mise en place de réseaux de connexion se fait par l'intermédiaire d'organe centralisé appartenant à l'unité de commande UC.

Un autocommutateur doit remplir un certain nombre de fonctions parmi lesquelles:

Le réseau de connexion va servir à établir les liaisons entre organes de rendement différent.

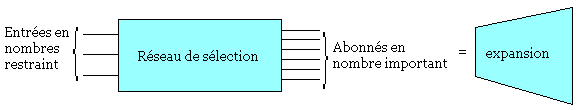

Les organes qui vont servir à rechercher les abonnés appartiendront à un sous-ensemble de réseau de connexion appelé "réseau de sélection". Ceci entraîne un rendement plus fort et comme les lignes ont un rendement faible, ce réseau travaillera en expansion de trafic.

Le nombre d'entrée de la chaîne de sélection est tel que le trafic "demandé" doit s'écouler juste à la qualité désirée. C'est ainsi que chacune des entrées doit supporter un trafic de l'ordre de 0,7 erlang. A chaque sortie de la chaîne de sélection est raccordée une ligne "demandé" comme le trafic de ces lignes est faible, environ 0,05erlang par abonné du réseau téléphonique. Le nombre de sortie est de 15 à 20 fois supérieur au nombre d'entrée. Nous dirons que la chaîne de sélection travaille en expansion.
Les abonnés demandeur auront accès au réseau de sélection par un deuxième sous-ensemble "le réseau de présélection". Ce réseau travaille en concentration de trafic, le nombre de sortie de réseau de présélection est égal au nombre d'entrée du réseau de sélection.

Une sortie du réseau de PS sera raccordée à une entrée du réseau de sélection par un organe appelé "circuit de liaison CL", pouvant être raccordé á l'unité de commande.
Si les circuits départ ou arrivée avec le trafic de 0,7 erlang, on utilise un réseau de brassage où le nombre d'entrée est égale au nombre de sorties.

Le circuit peut se relier temporairement à un ensemble permettant d'aider la mise en place de la chaîne dans un autocommutateur, joue sensiblement le même rôle que l'opératrice.
Ns distinguerons trois notions essentielles à base de cette structuration : abonné demandeur ou ligne appelante circuit d'arrivée - tache dévolue aux organes de présélection.
Traiter c'est:

L'unité de commande est un ensemble logique répondant au programme défini ci-dessus.
Relier entraîne l'existence de circuit permettant la transmission de signaux électriques par une mise en série d'un certain nombre de point de connexion et le réseau de connexion peut être défini comme l'ensemble des points de connexion.
Toutefois, certains points de connexion sont liés aux points de connexion d'un relais ou d'un commutateur.
