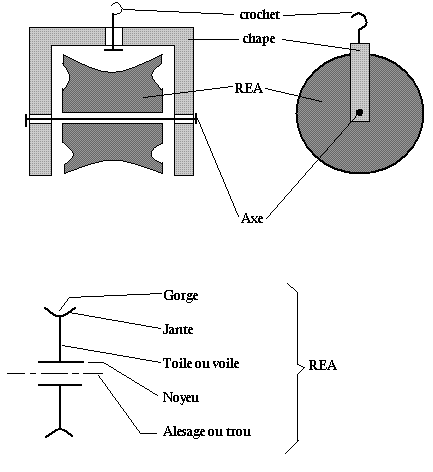

Description schématique
Le support: Assure le soutient de l'ensemble.
Le crochet: Assure la liaison avec le support d'une part et la liaison avec la chape d'autre part avec liberté en rotation.
La chape: Assure une liaison partielle avec le crochet et une liaison complète avec l'axe.
L'axe: Assure le guidage en rotation du réa.
Réa:
- La gorge: guide et loge la code.
- La jante: forme la gorge.
- La toile ou voile: relie la jante au moyeu.
- Le moyeu: participe à la butée en translation c'est-à-dire gauche et droite sur la chape.
- L'alésage ou trou: assure le guidage en rotation du réa.
Liaison chape crochet
C'est une liaison qui doit être mobile en rotation (liaison partielle) pour permettre à l'utilisateur de pouvoir tirer dans tous les sens.
Pour l'arrêt en translation du crochet, il faut prévoir vers le haut un épaulement et vers le bas le système vis écrou ou le rivetage.
Liaison chape axe
Cette liaison doit être immobile (liaison complète)
Arrêt en rotation de l'axe (immobilisation en rotation de l'axe)
Elle doit ce faire par un ergot placé du côté de la tête de l'axe, une rainure placée sur la chape est préparée pour recevoir l'ergot.
L'arrêt en translation de l'axe (immobilisation en translation de l'axe)
Elle se fait d'un côté par la tête de l'axe et de l'autre côté par une rondelle et une goupille. Le guidage en rotation du réa est assuré par le glissement de deux surfaces fonctionnelles l'une sur l'autre.
NB: Ici nous voyons l'utilité de lubrifier les surfaces fonctionnelles pour éviter l'usure des pièces en contact.
Cette liaison nécessite deux jeux.
Le jeu axial
Il est égal à la distance qui sépare l'intérieur de la chape moins l'épaisseur du moyeu. Ja=a-b.
Jeu diamétral
Il est égal au diamètre de l’alésage (c) moins le diamètre de l'axe (e). Jd=c-e.
