Multiplexeur démultiplexeur

Index de l'article

Multiplexeur

Un multiplexeur est un circuit qui a pour rôle de faire circuler sur une seule voie les informations provenant de plusieurs sources.

55

Le module "sélection adressage" permet de sélectionner successivement les informations de la voie 1 ensuite la deuxième jusqu'à la quatrième. Le nombre de bit d'adressage est déterminé par le nombre de voie à sélectionner: Pour 2n voies d'entrée on a besoin de n bits d'adressage.
Dans l'exemple ci-dessus, on a 4 voies d'entrée, ce qui nécessite 2 bits d'adressage car c'est 22 qui donne 4.
Mais d'une manière générale 2n doit être directement supérieur au nombre de voie à sélectionner.

Table de vérité d'un multiplexeur à 4 entrées.



56

Multiplexeur à CI 74151



57

Réalisation des équations logiques à l'aide du CI74151




58







Démultiplexeur



Définition et principe

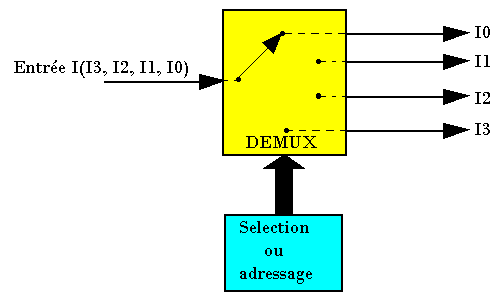

C'est un circuit qui a pour rôle le de redistribuer sur plusieurs voies les information provenant d'une seule source: C'est l'opération inverse du multiplexage.




59
Le module sélection ou adressage joue presse que le même rôle que le MUX. Il permet de sélectionner la sortie qui doit recevoir l'information de l'entrée.



Table de vérité du démultiplexeur à 4 sorties



Avec 4 voies de sortie, on a besoin de 2 bits de sélection (22=4). Lorsqu'une sortie est sélectionnée, elle prend la valeur de l'entrée et les autres sorties restent à zéro.




60

Equation des sorties




61

Logigramme




62

Démultiplexeur à CI: 74LS138






63
