Transistor unijonction programmable PUT
Structure et fonctionnement
Le PUT présente des caractéristiques semblables à celui de l'UJT. Cependant c'est un semi conducteur à structure PNPN semblable au thyristor et donc la gâchette est reliée à la couche interne proche de l'anode.

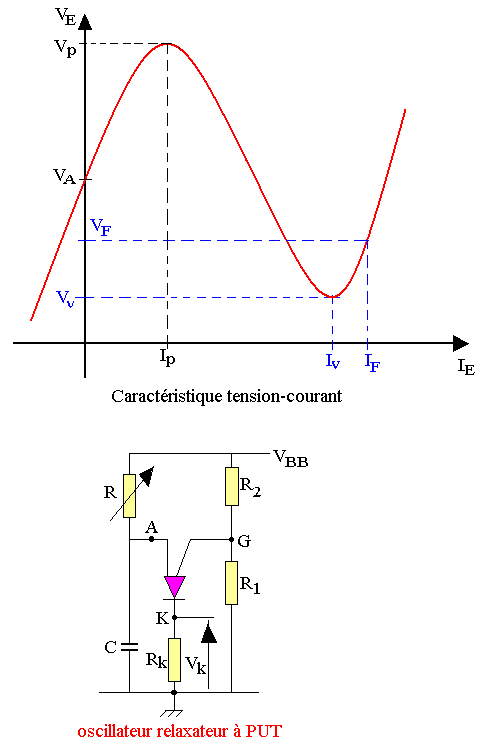

La gâchette est polarisée à la tension VG par le pont R1:
- Quand VA<VG: la diode anode gâchette est bloquée et la jonction laisse passer un faible courant.
- Quand VA>VG: Un courant circule entre A et G et le PUT se déclenche, cela a pour effet de réduire la résistance gâchette cathode à une faible valeur. Ainsi lorsque IA croit; VAK décroît jusqu'à Vv zone comprise entre le pique et la vallée est dite zone d'instabilité.
Le transistor est dit programmable parce qu'on peut contrôler le rapport intrinsèque du PUT ainsi que ib et iv par les résistances externes R2 et R2

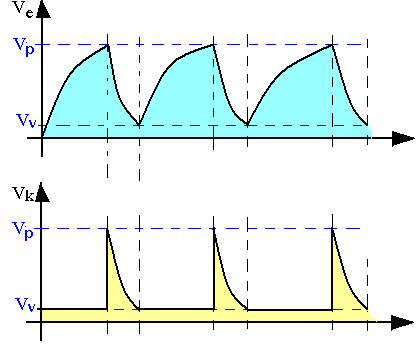

VG est fixée par R1 et R2 et détermine VP qui est la tension de pique. Quand VC atteint VP, le PUT laisse passer un courant. C se décharge brusquement, une impulsion apparaît aux bornes de RK. Lorsque VC atteint Vv le PUT se bloque et le cycle recommence.
On montre que la période T des impulsion est:
