Les filtres : approfondissement

Index de l'article

Généralités

Le filtrage est l'action qui permet à éliminer une partie indésirable de quelques chose, exemple: la crème solaire filtre les rayons du soleil pour éliminer les ultraviolets.
Un filtre est un circuit qui ne transmet que les signaux donc les fréquences sont contenues dans une certaine plage appelée bande passante.
Les signaux indésirables donc les fréquences sont située en dehors de la bande passante sont éliminés, on dit aussi qu'ils sont atténués.


Différents types de filtres

Notion de filtre idéal

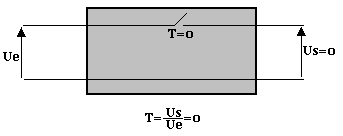

Pour des fréquences à éliminer, le filtre doit être opaque; VS=0

42
Pour des fréquences à transmettre, le filtre doit être transparent

43
Le gain T peut aussi être différent de 1 dans la bande passante. Dans ce cas le filtre transmet toujours le signal mais en modifiant l'amplitude.
Si T>1 : le filtre est amplificateur
Si T<1 : C'est un filtre qui atténue.

Quelques filtres standards



44

Les filtres réels



En réalité les filtres admettent généralement un gain qui n'est pas constant dans la bande passante, et une atténuation en décibel non définie en dehors.
En pratique une faible atténuation a peut être tolérée dans la bande passante.
La bande passante est alors définie à -|a|dB.



En électronique nous allons souvent prendre -3dB



45
