Architecture du réseau

 Le WiMAX nécessite l'installation d'une BTS (Base Trancever Station) pour son fonctionnement en mode point multipoints. Le WiMAX peut aussi également réaliser un réseau maillé. Il est à noter que les équipements WiMAX ont une puissance de 20W pendant leur rayonnement.

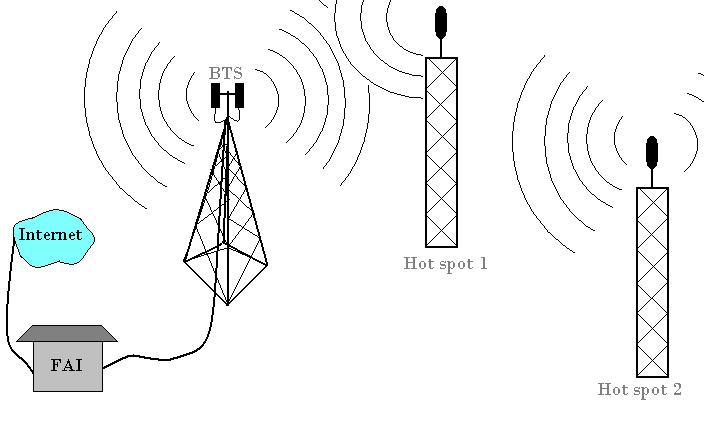

Le WiMAX peut aussi être utilisé pour relier des hots spots WiFi à Internet géographiquement très éloignés

---

Cas pratique: Interconnexion d'une entreprise à un réseau WiMAX

 Dans notre cas pratique nous prenons l'exemple d'une entreprise privée qui sollicite les prestations d'un fournisseur d'accès Internet (FAI) à travers un réseau WiMAX. Cette entreprise se trouve à une distance de 8Km du FAI. Dans cette partie nous nous limiterons sur la partie « antenne WiMAX – passerelle de l'entreprise ».

 Identification du matériel

 Ici le Fournisseur d'accès Internet (FAI) est doté d'une BTS (Base Tracever Station) dont les rayonnements couvrent toute la ville jusqu'aux environs. Le Fournisseur d'accès Internet devra fournir les équipements suivants après étude minutieuse:

• Une antenne WiMAX
• Un mât
• Un parafoudre
• Une prise de terre
• Une bonne longueur de câble coaxial BNC et de câble RJ-45
• Des connecteurs de câble RJ-45 et BNC
• un modem sans fil (WiMAX) accompagné du manuel d'emploi
• Une adresse IP

Présentation des installations

L'équipe technique devra d'abords creuser un trou où sera logé le mât qui supportera l'antenne et le parafoudre. Une fois le mât coulé, s'en suit l'installation de l'antenne et du parafoudre. L'antenne extérieure sera connectée au modem par l'intermédiaire d'un câble coaxial BNC et le parafoudre sera relié à la terre par un câble métallique spécial. Le modem sera relié au serveur local (passerelle) de cette entreprise par le biais d'un câble réseau RJ-45. La figure ci-dessous présente l'exquise de cette installation.

L'entreprise sera dotée d'une adresse IP publique (ex:123.123.123.4), cette adresse IP (Internet Protocol) sera attribuée à l'une des cartes réseaux de la passerelle de cette entreprise. Les techniciens du FAI configureront le modem WiMAX et l'administrateur réseau de l'entreprise privée pourra donc administrer son réseau local comme il se doit.

Conclusion

Le WiMAX semble avoir un bel avenir devant lui car il répond aux besoins des utilisateurs en termes de large bande passante, son coût de production faible et sa distance de propagation élevée. Il est donc adapté pour les villes et les campagnes.
