Les cotes
Les cotes de hauteur 3 à 5mm, elles sont écrites au-dessus des lignes de cote (si celle-ci sont horizontales) ou bien écrit à gauche si les lignes de cote sont verticales, voir figure A. La côte représente la dimension réelle de l'objet
Place et orientation des chiffres

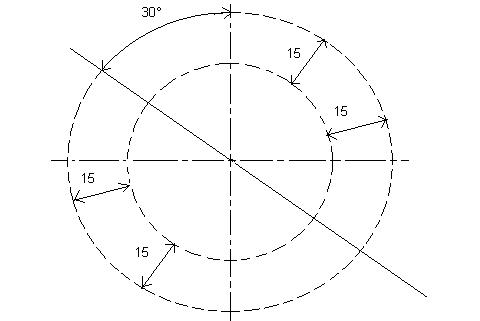

Les chiffres sur les lignes de cote doivent lorsqu'ils sont inclinées et obliques vérifier la figure suivante.
Les chiffres ne doivent jamais être coupés par une ligne quelconque
Exemple:
On ne cote pas l'intérieur d'une zone hachurée. Lorsque les flèches sont nez à nez, il faut rejeter la cote à droite, voir figue C.
Autres règles
En cotation l'unité de longueur est le mm, mais il ne faut pas l'indiquer, l'unité d'angle est le degré.
- Il faut éviter de répéter la cotation d'une même forme sur plusieurs vues du même objet. Car on ne cote pas les vues mais l'objet
- Il faut regrouper au temps que possible les cotes d'un même détail sur une même vue
- Ne pas coter un détail sur une vue où il est représenté en trait interrompu cour
- Eviter de coter l'intérieur d'une vue cela peut nuire à la clarté du dessin
- Ne pas inscrire une cote sur le prolongement d'une ligne du dessin encore moins sur la ligne du dessin elle même ni sur un trait d'axe.
- Ne pas ajouter les cotes inutiles
