Image donnée par un miroir plan

Le fait le lus courant est lorsqu'on se mire. On observe son image à travers le miroir.

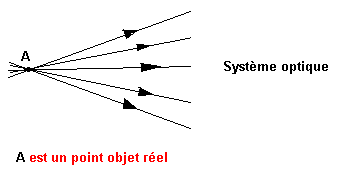

Pour un objet, pour un système optique le point objet est le point d'intersection de tous les rayons qui lui parviennent. Ces rayons constituent un faisceau incident. Le point objet est réel si le faisceau incident est divergeant.

45

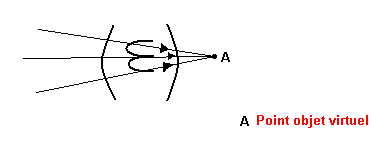

Le point objet est virtuel si le faisceau incident est convergeant, le point objet virtuel se trouve là où les rayons incidents convergeraient.

46
Point image : C'est le point d'interception de tous les rayons qui sortent du système optique.
Point image réelle si le faisceau émergeant est convergeant.

47
Le point image sera virtuel si le faisceau émergeant est divergeant. Il semble provenir du point image virtuel.

48

Image d'un objet réel

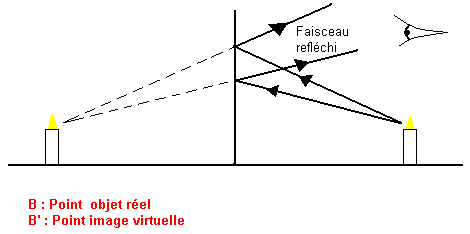

Expérience de 2 bougies. On a 2 bougies identiques B et B' non allumées placées symétriquement par rapport à un miroir plan. Si on allume la bougie B, la bougie B' semble elle aussi allumée

49
B point objet réel, B' point image virtuelle.
En conclusion le miroir plan donne d'un objet réel une image virtuelle symétrique de l'objet par rapport au miroir plan.

Image d'un objet virtuel

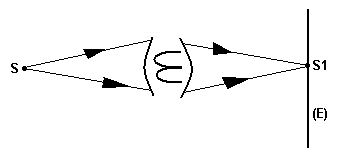

Soit E un système optique donnant d'un objet S une image S1 repérée sur un écran E.

50
S1 est une image réelle, on intercale entre S1 et E un miroir plan, alors S1 devient objet pour le miroir.

51
S2 est symétrique de S1 par rapport au miroir. Le miroir plan donne d'un objet virtuel une image réelle symétrique de l'image par rapport au miroir.

Champ d'un miroir

Le champ d'un miroir est la portion d'espace vue par réflexion dans le miroir.

52

Rotation d'un miroir plan

On veut étudier le déplacement de l'image pour une rotation d'angle alpha du miroir.

53
