Etude d'un objet technique: la targette

Index de l'article


Etude technologique

  • La plaque
  • Le pêne: est fait en matière dure tel que l'acier, afin de ne pas céder à une éventuelle poussée exercée sur la porte. Il est rigide et doit être manoeuvrable et se déplace en translation rectiligne grâce au jeu (C'est-à-dire aux légers écarts). Entre la plaque et le pêne il existe 2 jeux pour la targette à pêne plat, l'un dans le sens de la largeur du pêne, il est égal à la largeur de la plaque moins la largeur du pêne.
  • Le second jeu se fait dans le sens de l'épaisseur du pêne rattrapés par les ressorts qui se trouvent entre la plaque et l'étrier.

09

10

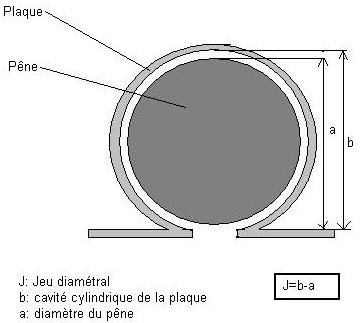

Dans le cas d'une targette à pêne rond il existe un seul jeu, c'est le jeu diamétral. Il est égal à la différence de la cavité cylindrique de la plaque et du diamètre du pêne.

targette à pêne rond
  • Le bouton: fait en alliage par moulage, sa forme doit être adaptée à la préhension. Sa fixation peut être fait par montage dans un trou sur le pêne, par vissage par rivetage.
  • La gâche: est faite par découpage d'une feuille en métal. Sa surface possède des trous pour laisser passer les vices.




Montage d'une targette

Pour une targette à pêne plat l'ordre de montage est le suivant:

  • On renverse la plaque
  • On met en place les ressorts
  • On met en place l'étrier
  • On met en place le pêne par translation rectiligne
  • On met le bouton
  • Il faut prévoir une ouverture centrale sur la plaque afin de permettre le montage du bouton

Dans le cas d'une targette à pêne rond l'ordre de montage est le suivant:

  • On met en place la plaque
  • On met en place le pêne
  • Et enfin le bouton
