Les hacheurs

Index de l'article

Généralités

Un hacheur ou "chopper" est un dispositif électrique qui permet de transformer une tension continue de valeur fixe en une tension continue réglable. Il est constitué d'un interrupteur (hacheur) qui peut être un transistor (pour des faibles puissances) ou un thyristor (pour grande puissance).
Un hacheur est un abaisseur de tension lorsque l'interrupteur est placé en série avec la charge. Il est élévateur de tension lorsque l'interrupteur est placé en parallèle avec la charge.
Le branchement série est le plus simple et le plus utilisé. Selon le procédé de hachage (découpage), on peut faire varier la valeur moyenne de la tension de sortie de 3 manières:

  1. Hacheur à fréquence fixe et largeur d'impulsion variable.
  2. Hacheur à fréquence variable et à largeur d'impulsion fixe.
  3. Hacheur à fréquence et à temps de conduction variable.

Hacheur série



Hacheur série avec débit sur une charge résistive



71

La valeur moyenne de VS



72

La valeur efficace




73

Valeur efficace de l'ondulation Vond eff




74



Hacheur série avec débit sur une charge inductive avec une droite de Roue libre



Schéma de principe




75

Allure des courbes




76

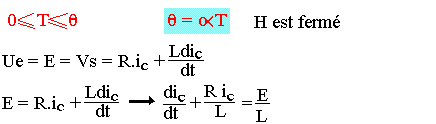

L'expression du courant IC




77
C'est une équation différentielle du premier ordre (y'+ay=0) dont la solution peut se mettre sous la forme ic=A+Be-Rt/L




78
Imoy=½(Imax+Imin)



Valeur moyenne du courant




79


Charge série avec débit sur une fcem R



Schéma de principe




80

Equation des tension et courant de sortie




81



Hacheur parallèle



Schéma de principe






82
L est grande pour réduire considérablement les ondulations des ie



83
