La diode à jonction
Définition et symbolisation
La diode est un semi-conducteur unidirectionnel en tension et en courant, il a donc un sens passant et un sens bloqué. Il constitué de 2 semi-conducteurs de type P et N. Elle est symbolisée comme suite:
Fonctionnement d'une droite à jonction
On distingue deux cas:
- VA-VK=VAK<0 : On dit que la diode est polarisée en inverse et dans ce cas elle reste toujours bloquée.
- Si la tension est positive VAK>0 : On dit que la diode est polarisée en direct. Si la tension VAK>0 à un certain potentiel, V0 appelé barrière de potentielle, la diode est dite passante et laisse passer un courant entre l'anode et la cathode.
V0 = 0,6 à 0,7V pour le silicium.
V0 = 0,02 à 0,3V pour le germanium.
Si la tension VAK est inférieure à ce seuil 0<VA-VK<0, la diode reste bloquée et ne laisse passer aucun courant entre l'anode et la cathode.
Caractéristiques d'une diode à jonction
Caractéristiques de choix d'une diode à jonction
Pour le choix d'une diode, on tient compte de VRRM (tension inverse maximale de la diode).
- On tient aussi compte de I(FAV)max=I(Fmoy)max
- IF max: le courant direct maximal.
Les modes équivalents d'une diode

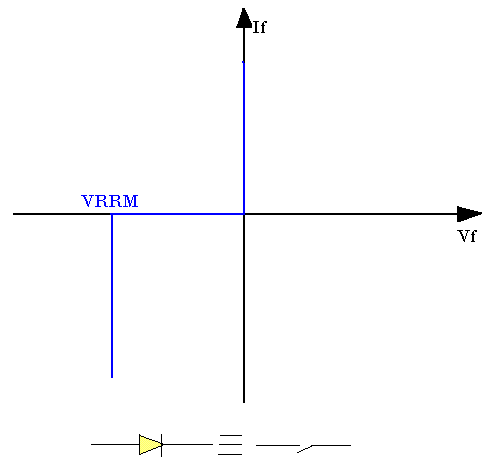

Diode idéale
En direct, elle se comporte comme un court-circuit. En inverse, elle se comporte comme un circuit ouvert.

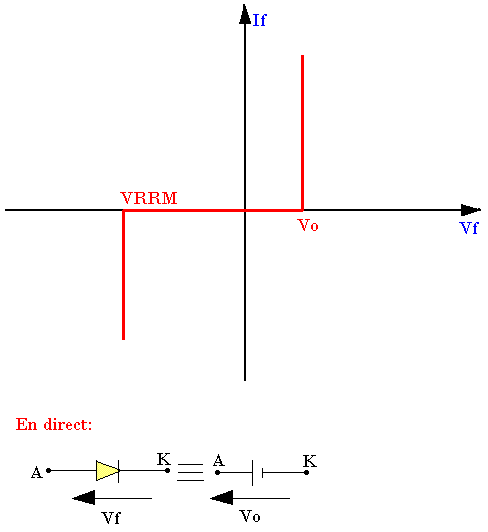

Deuxième approximation
En inverse, la diode se comporte comme une très grande résistance lorsque VRRm n'est pas atteint et on a F=0.
Troisième approximation
VF = V0 + RDIf
RD est de quelque K
Point de fonctionnement Q
C'est l'intersection entre la caractéristique de la diode et la droite de charge.
La droite de charge

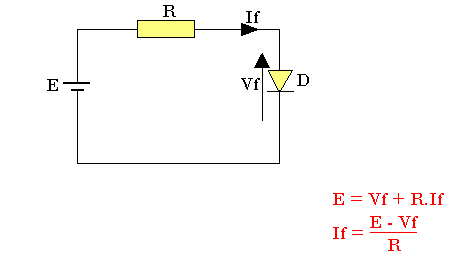

C'est la droite donnant IF en fonction de VF dans un circuit donné.
Pour IF=0 on a VF=E. On dit qu'on est au blocage ou à la coupure.
Pour VF=0 on a IF=E/R. On dit qu'on est à la saturation.
Pour E=3V et R=100
MB(3V, 0) ; MS(0, 30mA)
