Amplificateur classe C

Index de l'article

Nous étudierons le montage ci-dessous.

61


Droite de charge statique

62

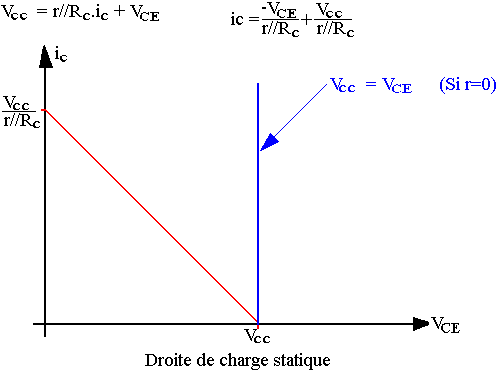

Equation de la droite de charge statique

63
Dans la plus part des cas on a des inductances donc le facteur de qualité est très élevé.
Q0Lω/r
Lω>>r
Dans ce cas r tant vers 0, la droite de charge statique est VCC=VCE.

64

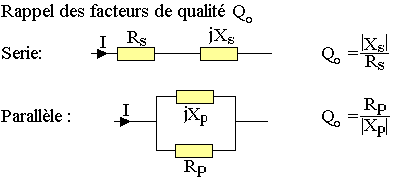

Lorsque nous avons une structure série.

65
Et que nous connaissons son facteur de qualité, nous pouvons la transformer en structure parallèle.

66
Et vis vers ça suivant les relations suivantes:
Rp=RsQ20
Xs=Xp




Droite de charge dynamique

67


Schéma équivalent en dynamique

68
Le rendement d'un tel montage est bon mais sans bande passante est réduite du fait du circuit sélectif RC. En pratique il est beaucoup plus utilisé dans les émetteurs de radio haute fréquence pour amplifier le signal destiné à l'antenne.
