Réflexion et transmission d'une OEM dans un blindage
Il faut également rappeler que l'objectif d'un blindage est soit de protéger les circuits placés à l'intérieur de l'enceinte contre les champs électrique et magnétique externes, soit de confiner les champs générés par les circuits à l'intérieur de l'enceinte évitant ainsi tout rayonnement sur les victimes externes.
Impédance caractéristique d'un milieu

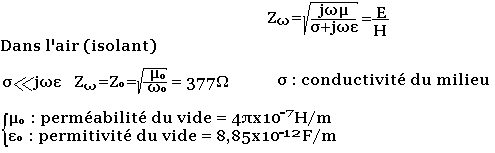

En réalité l'impédance d'un milieu est le rapport entre le champ E et le champ H et se calcule en tenant compte des paramètres du milieu par la relation:
Dans la pratique on exprime les propriétés des blindages par rapport à celle du cuivre d'où leur conductivité et leur perméabilité relative.
Efficacité du blindage
S = 20logEi/Et (dB)
S = 20logHi/Ht (dB)
L'efficacité intrinsèque d'une blindage (car l'efficacité réelle dépend non seulement de la qualité du matériau utilisé mais des ouvertures utilisées pour le passage des câbles) est déterminé par trois termes:
- L'atténuation par réflexion à l'entrée du blindage
- L'absorption dans l'épaisseur du blindage
- L'effet des réflexions multiples engendrées par la réflexion à la sortie du blindage
Atténuation par absorption (Sa)
L'amplitude d'une onde décroit exponentiellement lorsqu'elle traverse un milieu donné, on parle de perte ohmique provoquant une dissipation de chaleur.
§ = profondeur de pénétration
E(x) = E0e-t/§
§ : la distance à laquelle l'onde a été atténuée d'un facteur donné. Elle dépend de la fréquence de la dite onde de la perméabilité et de la conductivité.
E1r = (Z1-Z2)E1/(Z1+Z2) E2t = 2Z2E1/(Z1+Z2)
H1r = (Z2-Z1)H1/)ZZ1+Z2) H2t = 2Z1H1/(Z1+Z2)
Dans le cas d'un blindage il y'a deux interfaces: de l'air dans le blindage puis du blindage dans l'air après atténuation par absorption dont les intensités transmises du côté de l'air par l'onde incidente Ei et de l'autre côté du blindage par Et
Cas d'un couplage capacitif ou champ proche en haute impédance
Couplage inductif : basse impédance
