Ressort cylindrique - Etude de l'allongement

Index de l'article




Etude de l'allongement

Expérience

Si on applique des forces d'intensité croissantes à un ressort de traction à un ressort de traction à spire non jointive et relevons les différents allongements produits dans un tableau, on constate que à toute force F d'intensité donnée correspond un et un seul allongement, il s'agit donc d'une relation entre les intensités F et les allongements A.

Dynamomètre
On peut tracer la droite qui lie les différentes valeurs de F ou différentes valeur de A, on obtient un graphe.

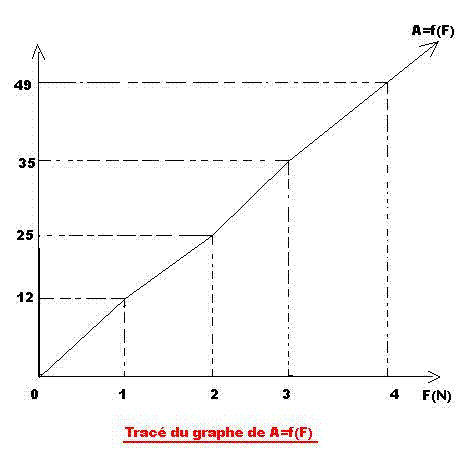

Tracé du graphe de la relation A=ƒ(F)

Pour tracer ce graphe, on place sur l'axe horizontal (axe des abscisses) les différentes intensités en F et l'axe vertical (axe des ordonnées) les allongement A obtenus, on joint ensuite les couples (F; A) obtenus. Pour donner une courbe qui est une droite. On dit que la relation qui lie F à A est linéaire, la droite obtenue est appelée courbe d'étalonnage du ressort.

A=f(F)

Loi de l'allongement

Les allongements du ressort cylindrique à spire non jointive sont proportionnels aux intensités des forces qui les ont provoquées.

Utilisation de la courbe d'étalonnage

Cette courbe nous permet de trouver rapidement un allongement qui correspond à une force donnée quelconque et réciproquement
