La lampe de chevet ou de bureau

Index de l'article

Fonction

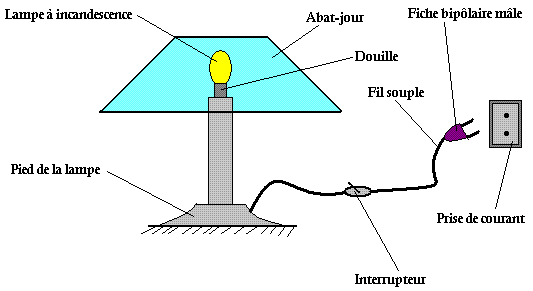

lampe
La lampe de bureau ou de chevet permet d'obtenir un éclairage complémentaire à des endroits précis ou convenables dans une pièce ou dans un bureau.
Elle est alimentée par un courant issu d'une prise de courant de secteur.




Etude technologique

Quelque soit le type de lampe, on distingue les éléments suivant: lampe à incandescence, une douille, un abat-jour, le pied de la lampe, un fil souple, une fiche bipolaire mâle, un interrupteur unipolaire.

Lampe à incandescence

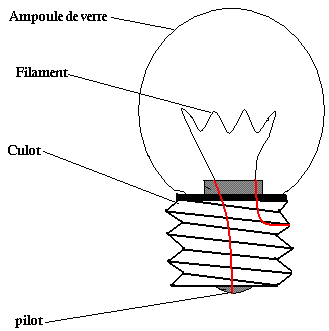

Lampe à incandescence
C'est l'organe principal qui fourni de la lumière lorsque son filament est porté à incandescence (rougie) par le passage du courant électrique. On y distingue:

  • Une ampoule de verre contenant un mélange de deux gaz (argon + azote) appelé gaz rares ou gaz inerte.
  • Un filament en tungstène enroulé en hélice.
  • Un culot qui porte deux ergots permettant de fixer et de maintenir la lampe dans la douille.
  • Deux plots en plomb reliés aux extrémités du filament par deux tiges conductrices.

NB:

  • Les deux plots sont isolés du culot par une matière isolante.
  • La lampe à incandescence peut durer 1000 heures environ.
  • L'ampoule de verre ne contient pas d'oxygène.

La douille

Elle a une double fonction à savoir la fonction mécanique et fonction électrique.

Fonction mécanique

Elle relie la lampe au support en faisant verrouiller les deux ergots dans les deux empoches.

Fonction électrique

Elle sert à connecter au reste du circuit. On distingue

  • Le corps de la douille avec deux empoche dans lesquels s'engagent les deux ergots.
  • Une culasse.
  • Une pastille en matière isolante, de laquelle émergent deux pistons conducteurs avec de ressorts à leur base.

Le fil souple

Il est formé de deux fils conducteurs isolés chacun dans une gaine en matière plastique.
Un fil souple est constitué de petits fils conducteurs très fins en cuivre rouge ou jaune.

Un interrupteur unipolaire

Il a un seul pôle et permet d'allumer ou d'éteindre la lampe en fermant ou en ouvrant le circuit.

La fiche bipolaire mâle

Placé au bout du fil souple permet de connecter la lampe au reste du circuit par l'intermédiaire de la prise de courant de secteur.
Cette dernière placée au mur reçoit la fiche bipolaire mâle pour alimenter la lampe en courant électrique.

L'abat-jour

Il permet de repartir et d'orienter la lumière en atténuant la lumière de la lampe.

Le pied de la lampe

Il sert de support.
