Les astables à porte TTL

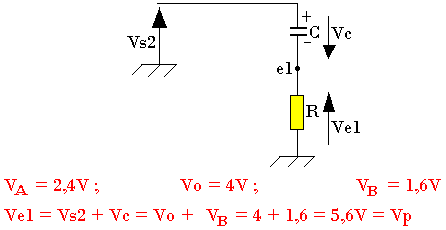

Le condensateur se charge en visant la valeur V0 à travers la résistance R. Avec une constante de temps Þ=RC.
A t=t1-X juste avant le basculement on a:
Ve1 = VC = 1,6V = VB
VR = 2,4V = VA
- Pour t1≤t<t2
A t=t1, il y'a basculement VS=0 ; S=0 et S2=1 ; VS2
VC = 1,6V = VB
Le condensateur se décharge en visant la valeur -V0 à travers la résistance R.
A t=t2-X ; juste avant le basculement Ve1=1,6V=VB
VC = Ve1-V2 = 1,6 - 4 = -2,4 = -VA
- Pour t2≤t<t3
A t=t2 il y'a basculement VS2=0 ; VS=V0 ; VC=-VA
Le condensateur se charge à nouveau en visant la valeur V0. A t=t3 ; il y'a un nouveau basculement et le cycle recommence.
