Monostable à portes logiques



Monostables à portes CMOS




162
Fonctionnement:

  • Etude de l'état stable:
    Le condensateur est complètement déchargé, le courant i=0, la tension VC=0 ; Ve2=Vdd ; Vs=0 ; VS1=VDD
  • Etude de l'état instable:
    A t=t1 on applique une impulsion de déclenchement positive: Ve=VDD ; VS1=0 ; VC=0 ; Ve2=0 ; VS=VDD


163
Le condensateur se charge en visant la valeur VDD avec une constante de temps égale à RC.
A t=t2-X juste avant le basculement VC=Ve2=½VDD

  • Etat de récupération:
    A t=t2 il y'a un nouveau basculement

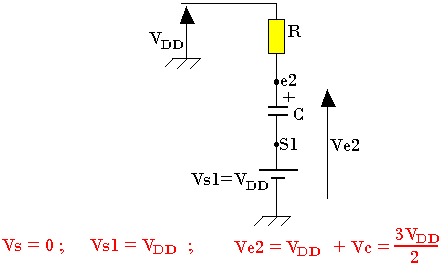

164
Le condensateur se décharge à travers R avec une constante de temps RC. VE2 décroît de 3VDD/2 à VDD, on revient à l'état initial.



165



T=0,7RC
