Amplificateur classe B

Index de l'article




Exercice d'application

Déterminez la droite de charge statique et dynamique.

57

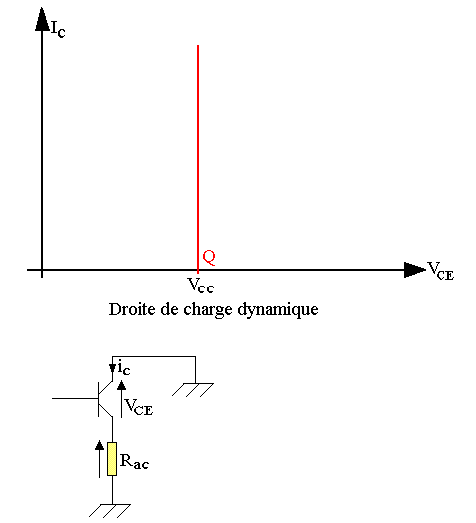

Recherche de la droite de charge statique:

58
rp=0
VCC=VCE+rpiC ; VCC=VCE
Rac=rp+rC/m2+RL/m2 or rS=0 Rac=RL/m2
VCE=-RaciC ; iC=-VCE/Rac+b
Le point de repos a pour coordonnées P0(VCC;0) cherchons la valeur de b
0 = VCC/Rac+b ↔ b=VCC/Rac
Droite de charge dynamique:
iC=-VCE/Rac+VCC/Rac

59

Calcul du gain Ai

60
