Couche réseau : niveau 3 du model OSI.

Le modèle Internet a quatre couches alors que le modèle OSI a 7 couches. Le protocole le plus utilisé est le protocole IP. La couche réseau permet la conversion de l'adresse physique (liée au matériel : carte réseau) en un adressage logique (indépendant du matériel ; adresse logique : transmise dans le réseau).
Le protocole le plus utilisé est IP, on trouve aussi deux protocoles ARP et RARP qui font la conversion.

Pour visualiser l'adresse logique de la carte réseau dans Windows il faut : entrer en commande MS-DOS, puis taper dans la commande ipconfig /all, puis s'affichera toutes les informations concernant la carte réseau.

---

Avantages de l'adressage logique

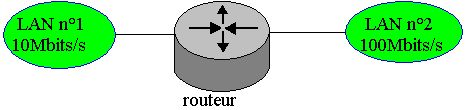

Ici, le routeur permet l'interconnexion de deux réseaux LAN différents.

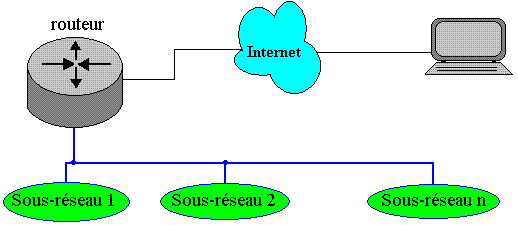

Le routeur aura deux adresses IP, une première adresse appelée adresse publique qui sera reconnue par le réseau Internet et une deuxième adresse IP appelée adresse privée qui sera reconnue par les machines travaillant dans le réseau local.
Le routeur ici va aussi jouer un troisième rôle: conversion des adresses IP du sous réseau N°1 et celle du sous réseau N°2 et vis vers ça afin que ces deux réseaux locaux différents communiquent entre eux.

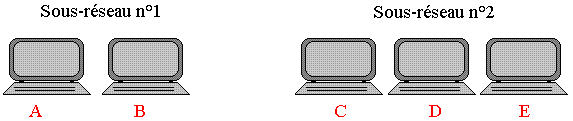

Le sous réseau N°1 a des adresses logiques (numéro IP) qui permettent de le distinguer du sous réseau N°2.

Le routeur effectue une limitation ou un contrôle logiciel des accès.

---

Identification des machines appartenant au même sous réseau

On peut avoir:

Classe A: 8 bits destinées au réseau et 24 bits destinés aux machines.
Classe B: 16 bits destinées au réseau et 16 bits destinés aux machines.
Classe C: 24 bits destinées au réseau et 8 bits destinés aux machines.
Les numéros IP statiques sont attribués manuellement par l'administrateur et les numéros IP dynamiques sont attribués automatiquement par les serveurs DHCP.
Avantages de l'adressage dynamique: Ajout et retrait de machines dans le réseau sans conflit d'adressage. (Le DHCP utilisera la classe C 192.168.0.0)
Avantage de l'adressage statique: L'administrateur choisit l'adressage qu'il veut.
Dans la topologie dynamique, on configure d'abord le serveur et après le routeur.
Chaque machine d'un réseau local a une mémoire cache dans laquelle se trouve toutes les adresse ARP des machines connectées. On peut faire des requêtes ARP d'une machine à une autre. Pour cela on peut faire le "ping"

---

On continue?

Le protocole IP est indépendant du type de matériel.

Le routeur peut être:

Couche réseau : sous réseau logique : masque de sous réseau: classe d'adresse A, B, C.
En cas de difficulté de passage des paquets émis au travers d'un routeur, la machines source est informée du problème à l'aide du protocole ICMP (Internet Control Message Protocol)

DHCP : Dynamic Host Configuration Protocol; peut être réalisé par:

Dans un réseau local, on ne peut avoir qu'un seul serveur DHCP, cette fonctionnalité peut être réalisé soit par le routeur, soit par la machine serveur.
Il est toujours possible d'attribuer un numéro IP au serveur à condition de le signaler au routeur.
Les adresses IP dynamiques ont une durée de location définie par le serveur DHCP.
Le serveur DHCP fournit aux machines clientes:

Le masque de sous réseau dit à la machine cliente, le sous réseau auquel il appartient.
Le serveur DNS convertit les adresses des sites Internet en adresse logique et vis vers ça.
Le numéro IP de la passerelle par défaut permet d'avoir accès au réseau Internet.
Le teste de fonctionnement de la carte réseau de la propre machine se fait de la manière suivante: ping 127.0.0.1
ipconfig /all : Donne toutes les caractéristiques de toutes les cartes réseaux installées sur la machine.
ipconfig /release : Libère les différents numéros IP attribués à la machine par le serveur DHCP.
ipconfig /renew : Permet soit de reprendre l'ancienne configuration au travers du serveur DHCP soit la nouvelle configuration.
