La couche réseau - Les différentes fonctions d'un routeur

Index de l'article




Les différentes fonctions d'un routeur



Le routeur

  • Peut jouer le rôle de passerelle par défaut grâce à son numéro IP publique (externe)
  • Peut jouer le rôle de partage de connexion grâce à son numéro IP privée (interne)
  • Peut jouer le rôle de serveur DHCP (attribution automatique des numéros IP)
  • Peut jouer le rôle d'adaptation et gestion du trafic au niveau du réseau (contrôle de flux)

Datagramme que prennent les informations au niveau de la couche réseau.




Masque de sous réseau



La création d'un sous réseau est un processus consistant à diviser un bloc d'adresse IP assigné à un réseau de classe plus petite. Le sous réseau apparaît ainsi comme une division logique de l'espace d'adressage. Les routeurs peuvent délivrer un datagramme à un adresse de sous réseau (correspondant en général à un seul segment de réseau) et dès lors que le datagramme atteint un sous réseau il peut être transmis à une adresse physique grâce à ARP.




Sourire Pause et on continue!



Datagramme: c'est la forme que prennent les informations au niveau de la couche réseau.
Datagramme : couche réseau (3)
Trame : couche liaison de donnée (2)
Succession de bits (niveau de tension) : couche physique (1)

Le datagramme possède:

  • L'adresse du sous réseau
  • L'adresse du réseau source.
  • L'adresse du réseau destinataire
  • Les trames du niveau 2 (couche 2)


Masque de sous réseau suite



Pour ce faire les concepteurs de TCP/IP ont trouvé un moyen d'emprisonner certains bits de l'identificateur de machine pour constituer une adresse de sous réseau. Ce moyen est le masque de sous réseau.

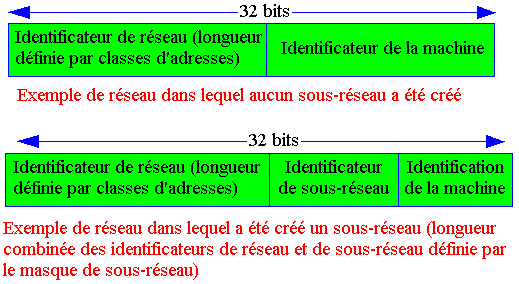

A l'exemple de l'adresse IP, un masque de sous réseau est un nombre de 32 bits, ces bits sont disposés de telle sorte qu'ils indiquent l'identificateur de sous réseau et l'adresse IP à laquelle le masque de sous réseau est associée.




06

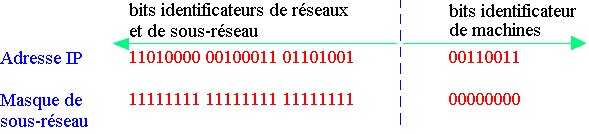

Les bits de valeur logique "1" du masque de sous réseau donnent les identificateurs de réseau et du sous réseau ainsi que la plage des adresses IP associées.



07



Toutes les machines du sous réseau ont le même masque de sous réseau. Ce masque de sous réseau est comme l'adresse IOP exprimée en notation décimale quinté. Ainsi tout octet dont tous les bits du masque de sous réseau sont à 1 apparaissent sous la forme 255 (11111111). De même tout octet dont les bits du masque du sous réseau sont égaux à 0 apparaîtrons sous la forme 0.

Exemple 1:

Masque de sous réseau : 11111111 11111111 11111111 00000000 = 255.255.255.0 (notation décimale quinté).

Exemple 2:

Masque de sous réseau : 11111111 11111111 00000000 00000000 = 255.255.0.0 (notation décimale quinté)




CompliceConstat



Si notre réseau comprend beaucoup de sous réseau, nous serons limités en nombre de machine sur chaque sous réseau.
Si nous avons peu de sous réseau et que nous n'avons besoin que de quelques bits pour l'identification de sous réseau nous pouvons alors placer plus de machines sur un sous réseau.
Notons aussi que le nombre de bit disponible pour l'identificateur de sous réseau est fonction de la classe.
Soit le masque de sous réseau ci-après:
11111111 11111111 11110000 00000000
Il y'a 19 bits pour l'identificateur de réseau et de sous réseau réunis. Si ce masque est utilisé avec une adresse de classe B donc l'identificateur de machine est de 16 bits et l'identificateur de machine est de 16 bits. Il ne reste que 3 bits pour les sous réseaux.
Les sous réseau de la classe A peut obtenir 28 réseaux et 224 machines.

Exemple

Avec la classe A et le même masque ci-dessus:
11111111 11111111 11100000 00000000
11 bits permettant d'identifier le sous réseau.
Écriture décimale quinté sera: 255.255.224.0 (masque en écriture quinté)




ContentExercice d'application



En classe "C" on aura 224 réseaux différents contenant chacun 28 machines.
En classe C, il y'a peut de chance d'avoir un sous réseau avec ce masque de sous réseau:
11111111 11111111 111000000 00000000
Un réseau de classe "B" donc le troisième octet est réservé pour le numéro de sous réseau constitue un exemple d'utilisation de sous réseau.




08
Ce réseau est divisé en 4 sous réseaux, les adresses IP du réseau ont 255.255.255.0 Comme masque de sous réseau. Ceci signifie que l'identificateur de réseau et le masque de sous réseau utilise 3 octets de l'adresse IP. Il s'agit d'une adresse de classe "B", les deux premiers octets de l'adresse identifient le réseau, ainsi le sous réseau "A" a les paramètres ci-après:
identificateur de réseau : 129.100.0.0
identificateur de sous réseau : 0.0.128.0


Les identificateurs de machine dont tous les bits sont de valeur "1" ou de valeur "0" ne peuvent être assignés.
Ainsi la configuration ci-dessus peut supporter 254 sous réseaux et 254 adresses par sous réseau.
