Les antennes
Les antennes sont des dispositifs de couplage entre une ligne de transmission et l'espace environnant servant de support de transmission. Elles peuvent être classées en deux grandes familles : les fils rayonnants et les surfaces rayonnantes. Dans le domaine des FH de fréquence supérieure à 1 GHz on utilise comme antennes des surfaces rayonnantes.
Il est possible de jouer sur le plan de fréquence proprement dit, mais aussi sur l'utilisation des polarisations V (verticale) ou H (horizontale) en utilisant les découplages d'antenne pour augmenter la capacité des liaisons.

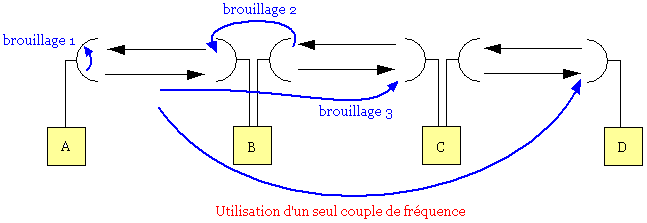

Si on utilise une seule fréquence pour la transmission, il y aura des brouillages comme le schéma ci-dessous.
Brouillage 1 : Le niveau fort F1 perturbe la réception du niveau F2 (filtrage insuffisant)
Brouillage 2 : Le niveau fort F1 perturbe la réception du niveau faible F1 (lobe arrière de l'antenne)
Brouillage 3 : Le niveau faible F1 perturbe la réception du niveau faible F1 (résistance aux brouillages co-canal)
Pour réduire les brouillages , les fréquences des émissions et des réceptions de ces antennes d'un relais à un autre et les croisements des polarisations dans chaque cas.
On peut aussi employer des antennes très directives et ayant des lobes latéraux suffisamment bas où utilisation de 2 canaux différents pour la séparation des demi-bandes émission/réception : pour une antenne unique, 2 guides d'onde et un duplexeur.
- Chaque station d'une part regroupe tous les canaux servant à l'émission et d'autre part ceux servant à la réception
- Ces 2 groupes doit être éloignés pour qu'ils puissent être séparé par filtrage.
- Il faut une antenne et deux guides d'ondes par station.
Parfois on alterne des polarisations verticales et horizontales dans chaque groupe, cette liaison doit avoir 2 antennes et 4 guides d'onde par station et par direction (chaque guide d'onde n'achemine qu'un seul sens de transmission).
