Les transistors à effet de champ (TEC OU FET)

Index de l'article




Les caractéristiques du TEC

Le TEC est fait pour fonctionner de telle manière que les jonctions grille canal ("source et drain") soient bloquées ou polarisées en inverse.
Ce qui exige que la tension existante entre la grille et l'une des deux autres électrodes (source et Drain) soit négative ou nulle. Nous verrons que dans ces conditions la tension VGS influence considérablement le courant qui traverse le canal et que l'on appelle le courant de drain ID.
Le montage permettant de tracer les caractéristiques est le suivant:

113

Caractéristique d'entrée IG=f(VGS)

114

Caractéristique de transfert ID=f(VGS)

115

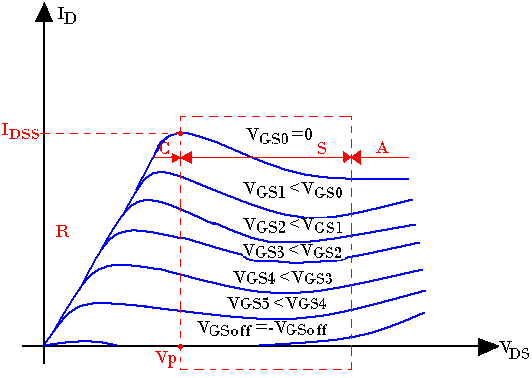

Caractéristique de sortie ID=f(VDS)

Il s'agit d'un réseau de courbe ID=f(VDS) pour VGS quelconque.

116
R: zone résistive
C: zone de coude
S: zone de saturation
A: zone d'avalanche
On montre que VP = |VGSoff| + 0,9V = |VGSoff|
Pour VGS=0, on dit que la Grille est court-circuitée. On désigne par IDSS le courant de Drain lorsque VGS=0 ; IDSS=ID|VGS=0
IDSS
est la valeur maximale qu'un JFET peut conduire.
