Le TEC en régime dynamique

122
Pour commodité d'étude on distinguera comme on l'a fait avec le transistor bipolaire:

  • Le régime statique (point de repos) V, VDSQ, TDQ
  • Le régime dynamique (régime des petites variations sinusoïdales) vgs, vds, id d'où les schémas équivalents statiques et en dynamique suivants.

123

Schéma équivalent du TEC en petit signaux

124

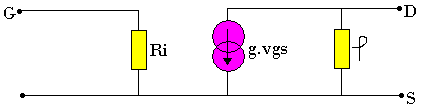

La résistance d'entrée Ri est très élevée de l'ordre de 100M et la résistance de sortie Þ est aussi très élevée d'où le schéma simplifié suivant:

125
