Généralités

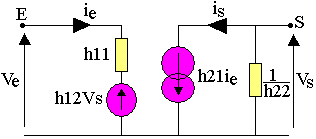

Le terme réaction signifie la manifestation de la sortie sur l'entrée. Dans la pratique tout système électrique qui se dit stable doit être régulé par une réaction de la sortie sur l'entrée. Le cas le plus atypique est le transistor fonctionnant en régime dynamique. Il est représenté par son modèle hybride avec des paramètres tels que h11; h12; h22.
Dans le dipôle d'entrée nous avons Ve=h11ie+h12VS on voit bien que la réaction de la sortie sur l'entrée est matérialisée par l'expression est matérialisée par l'expression h12VS d'où h12 est le cœfficient de réaction interne du transistor.
Somme toute on dira qu'il y'a réaction dans un amplificateur lorsqu'une fraction de la grandeur de sortie se retrouve à l'entrée.
Système bouclé
Structure d'un système bouclé
Définition de blocs du synoptique
Un système bouclé est constitué des blocs suivants:
- Chaîne directe ou chaîne d'action. Dans cette chaîne l'information circule de la gauche vers la droite. C'est- un organe de puissance qui est généralement peut fidèle
- Chaîne retour ou chaîne de réaction dans cette chaîne l'information circule de la droite vers la gauche. C'est un organe fidèle mais dont la puissance est faible.
- Comparateur au convertisseur. C'est un dispositif qui effectue la différence entre la grandeur d'entrée E et la grandeur issue de la chaîne retour E-ER
Détermination de la fonction de transfert
Fonction de transfert en boucle ouverte
Un système fonctionne en boucle ouverte lorsque le signal de réaction ER n'est plus appliqué sur le comparateur. Dans c cas :
Différents types de réaction
Un système bouclé donc la transmission est T=H/(1+HK) a pour module |T|=|H|/(1+|HK|)
Ainsi le système est dit à réaction négative ou contre réaction si et seulement si la condition suivante est respectée |1+KH|>1 ; |T|<H
NB: La réaction négative diminue la transmitance mais en retour elle accroît la précision, la linéarité et la stabilité du système.
Par contre la réaction positive existe est respectée |1+KH|<1 ; |T|>H
La réaction positive augmente la transmitance mais le système n'est pas stable.
