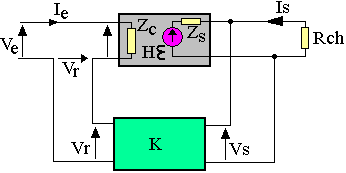

Exemple d'étude cas du Montage série parallèle
On demande de déterminer en boucle fermé, les composantes H'; Z'S et Z'e
Equation de fonctionnement
On remarque que la contre réaction tension série à des caractéristiques suivantes:
- Diminution de l'amplification en tension H' et de l'impédance de sortie Z'S
- Augmentation de l'impédance d'entrée Z'e
D'où le schéma équivalent à petits signaux ci-dessous.
