Les montages AOP en régime linéaire

Généralités

Les Amplificateur Opérationnels en régime linéaire sont utilisés pour réaliser les opérations mathématiques telles que:

De plus les AOP sont utilisés dans les montages de conversion à savoir:

Cependant en régime linéaire, l'amplificateur opérationnel doit être correctement alimenté pour que la grandeur de sorite ne soit pas déséquilibrée.

Amplificateur opérationnel en régime linéaire

Suiveur

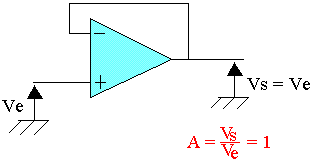

C'est le montage adaptateur d'impédance, il présente une impédance d'entrée infinie et une impédance de sortie nulle. La tension de sortie est égale à la tension d'entrée.

Généralement les amplificateurs suiveurs sont utilisés à l'entrée des amplificateurs inverseur ou non inverseurs pour augmenter les impédances d'entrée. Les montages non inverseurs et suiveurs sont fréquemment utilisés dans les régulateurs de tension à ampli OP.

Amplificateur non inverseur

Pour un amplificateur non inverseur, la tension d'entrée est appliquée à l'entrée inverseuse.

Soit A le gain en tension de l'amplificateur en bande fermée.
A=V_S/V_e ; A=1+R_F/R

Amplificateur inverseur

La tension d'entrée est appliquée à l'entrée inverseuse.

Sommateur inverseur
