Les montages AOP en régime linéaire - Convertisseur analogique numérique (CAN)

Convertisseur analogique numérique (CAN)

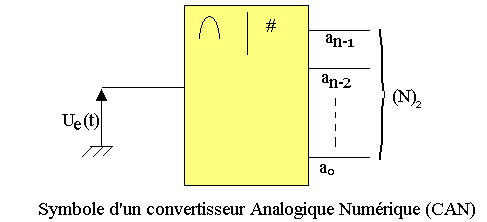

Il fait correspondre à un signal analogique PP à un signal numérique de sortie
U₂(t) est une tension analogique. A chaque instant le signal de sortie N est un nombre codé au moyen de P éléments binaires.
N=(a_p-1;a_p-2;a₀)

Exemple de CAN convertisseur

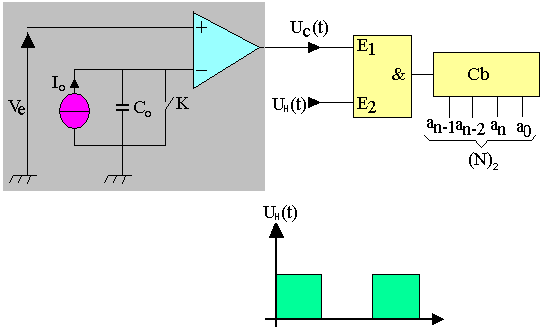

La tension U_e à convertir est comparée à une trame de tension U_r(t) qui est obtenu en chargement un condensateur de capacité C_e par un courant d'intensité constante I₀.
Tant que la tension U_e>U_r(t) la sortie du comparateur impose un niveau 1 à l'entrée de l'horloge E₁ de la porte "ET". Le compteur binaire C_b enregistre les impulsions d'horloge U_A(t) de période T_A. Dès que la tension rampe U_r(t) atteint la valeur U_e, le comparateur impose à l'entrée E₁ un niveau logique "0". Le comptage s'arrête.
Le contenu du compteur est alors N. N=K.U_e
