Les montages AOP en régime linéaire

Index de l'article

Montage dérivateur

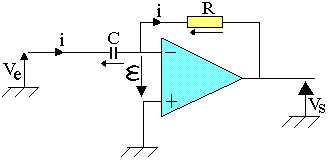

78
Les hypothèses concernant l'amplificateur opérationnel et les conditions initiales sont les mêmes que précédemment

79

Convertisseur numérique analogique (CNU)

Un signal analogique SA(t) est un signal continu au sens mathématique du terme donc la valeur est fonction de la variable continue t. t ici est le temps SA(t) possède une dimension.
Un signal numérique SN(nTE) est un signal discontinu donc la valeur est fonction d'une variable discontinue nTE, n appartient à N. TE est la période d'échantillonnage des mesures Sn(nTE) n'a pas de dimension

80
A un signal numérique d'entrée le convertisseur numérique analogique fait correspondre un signal analogique de sortie proportionnel à la valeur numérique représentée par le signal d'entrée.
A des instants TE, 2TE... nTE imposer par une horloge, l'information numérique d'entrée est exprimée sous la forme d'un nombre N codé dans le système binaire au moyen de P élément binaire. N=(ap-1,ap-2,...an)
Le signal de sortie est un signal analogique US(t) défini par la relation US(t)=q.N
q: quantité de convertisseur
N: le nombre numérique d'entrée.

Exemple Convertisseur Numérique Analogique (CNA) à résistances pondérées

81

La structure ci-dessus est celle d'un sommateur analogique. Le signal numérique d'entrée N est défini par les éléments binaires Dn-1 à D0. Ceux-ci commandent respectivement les interrupteurs Kn-1 à K0
Cela permet d'affecter différentes valeurs à l'intensité i du courant. Ce dernier est converti en tension de sortie US au moyen de l'AOP. Le signal de sortie US(t) est US(t)=q0N avec q0= (-1/2n)Uref

Discontinuité du signal analogique de sortie

82

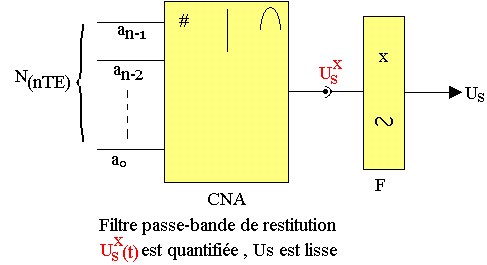

Dans une chaîne de traitement numérique une séquence de commande est une suite de nombre [N] présente à l'entrée du CNA au rythme imposé par un signal d'horloge de période TE. En sortie on dispose d'un signal analogique US(t) discontinu, un filtre passe bas F est utilisé pour utiliser pour l'éliminer les harmoniques de fréquence d élevées, ce filtre restitue le signal US(t) lissé.
