Les montages AOP en régime linéaire - Sommateur non inverseur

Index de l'article

Sommateur non inverseur

74

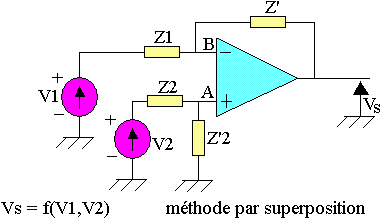

Amplificateur différentiel

75

Trouvons VS1 en court-circuitant V1

76
L'application du principe de superposition donne immédiatement la tension ci-dessus.
Dans le cas particulier où Z'1=Z1=Z'2=Z2=R
VS=V2-V1
Le montage devient un soustracteur.

Montage intégrateur

Pour calculer la tension de sortie d'un montage intégrateur nous supposons que:

  • L'amplificateur opérationnel est parfait (i+=i-=0)
  • Le condensateur est initialement déchargé (Q=0 à t=0)

D'où les relations suivantes

77
