Type de modulation

Modulation par commutation d'amplitude (ASK)

En ASK l'amplitude de la porteuse varie en réponse de l'information et les autres sans changement. Etant donné que le signal binaire S(t)=1010 alors le signal ASK est de la forme

Pour la transmission du bit 1, la sinusoïde d'amplitude A(1+m) est utilisée. Pour la transmission du bit 0, la sinusoïde d'amplitude A(1-m) est utilisée.
Pour m=1, l'amplitude varie de 0 à 2A. Il s'agit du cas particulier de la modulation ASK appelée OOK (On Off Keying).

Modulation tout ou rien (OOK : On Off Keying)

La méthode la plus simple consiste à moduler directement la porteuse par le signal binaire en bande de base. Le spectre est obtenu par simple translation du spectre en bande de base au tour de la porteuse. C'est une conséquence directe des propriétés de la modulation d'amplitude avec porteuse. Cette méthode à l'état utilisé au temps préhistorique de la microinformatique pour sauver des programmes sur bande avec un magnétophone ordinaire, c'est aussi la modulation la plus simple en optique ou en infrarouge, l'oscillateur étant dans ce cas une diode électroluminescente ou laser. Une modulation multi niveau peut aussi être envisagé, elle n'est pas utilisée seule mais en association avec la modulation de phase.
La modulation ASK a une performance médiocre et elle est beaucoup affectée par le bruit et interférence.

Modulation par commutation de fréquence (FSK)

Chaque état est défini par une fréquence préalablement définie de la porteuse. Si les deux fréquences sont assez différentes, le spectre est constitué de 2 lobes de largeur 2/T, lorsque les fréquences sont voisines, ces deux lobes viennent se chevaucher.
Cette modulation est obtenue très facilement en commutant deux oscillateurs.

Modulation de phase (PSK : Phase Shift Keying) ou modulation par déplacement de phase

C'est très loin la technique la plus employée.

S₀=-A.Cosω_pt et S₁=A.Cosω_pt.

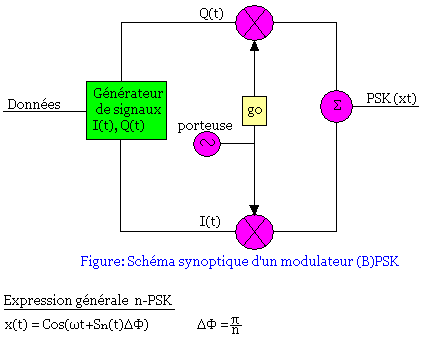

C'est la somme de deux porteuses en quadrature modulée en amplitude. Le BPSK montre une meilleure performance que ASK et FSK.
PSK peut être élargie en utilisant de multiples amplitudes et de phase comme des milieux différents.
Le PSK est un système à onde porteuse dans laquelle les phases discrètes sont permise.
La porteuse change de phase avec le changement de niveau en bande de base. Normalement 2^N niveaux sont utilisés.

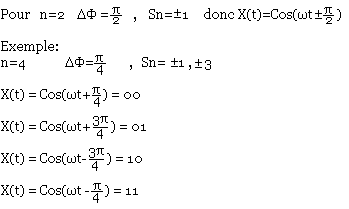

S_n(t) = Signal symétrique porteur d'information
S_n(t) = ±1, ±3, ..., ±(n-1).

Représentation, des signaux:
En trigonométrie
