Effet des condensateurs de couplage et de découplage

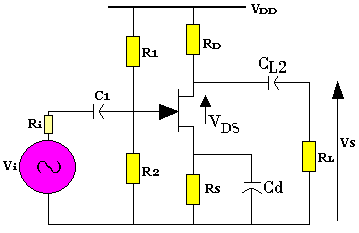

Comme dans le cas des transistors bipolaires, les condensateurs de couplage et de découplage jouent un rôle moins important dans l'analyse de JFET en régime variable. Par illustrer ce phénomène, étudions le schéma ci-dessous:

17
Supposons que seul CS est un court-circuit en petits signaux.
Le schéma équivalent est:

18

F0 et F1 sont les fréquences de coupure en basse fréquence. La fréquence de coupure est la plus grande des deux.
