Les TEC en haute fréquence

19
En dehors des capacités de liaison et de découplage dans le fonctionnement en haute fréquence apparaît des capacités parasites CGD, CGS, CDS.

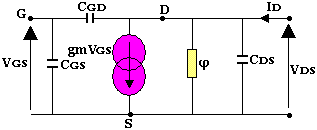

Le schéma équivalent de Géoconito nous donne:

20

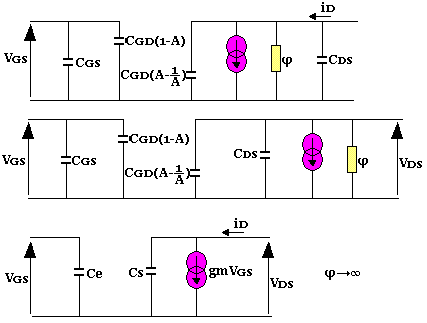

Grâce à Miller, ce schéma équivalent devient:

21
Ce=CGS+CGD(1-A) ; CS=CDS+CGD(1-1/A)

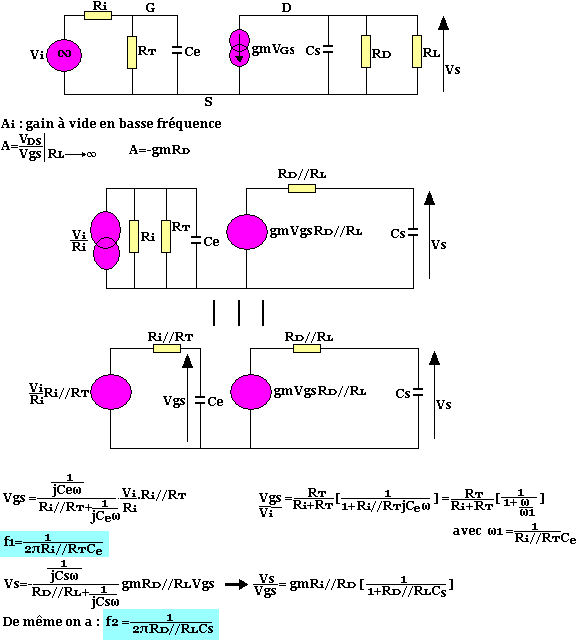

Pour l'exemple précédent le schéma du montage en haute fréquence nous donne:

22
La fréquence de coupure est égale à la plus petite entre f1 et f2.
La bande passante est la différence entre la fréquence de coupure haute et la fréquence de coupure basse: BP=fCH-fCB
