Transmission analogique

Index de l'article

Dans la transmission des signaux, la communication radio utilise une onde porteuse (HF), que l'on module par l'information à transmettre p(t)=PmCos(ωt+þ)
Ses caractéristiques peuvent être modifiées en agissant sur:

  • Pm: modulation d'amplitude (AM)
  • ω: modulation de fréquence (FM)
  • Þ: modulation de phase (PM)


Modulation d'amplitude



Spectre d'un signal



Toute fonction s(t) de pulsation ω0 peut être décomposée en somme de fonction périodique de pulsation kω0, (K appartient à N. Soit:



92

  • S0: valeur moyenne du signal s(t)
  • S1Cos(ω0t+þ1): fondamental de s(t)
  • SkCos(kω0k): harmonique de rang k de s(t) avec k différent de 1

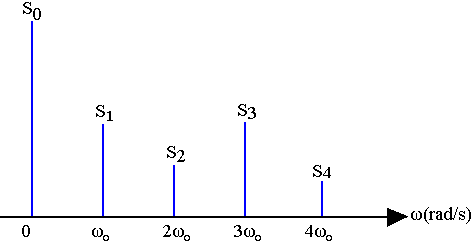

Spectre d'un signal périodique



s(t)=S0+S1Cos(ω0t+þ1)+S2Cos(2ω0t+þ2)+S3Cos(3ω0t+þ3)+S4Cos(4ω0t+þ4)




93
Le spectre est dit discontinu.

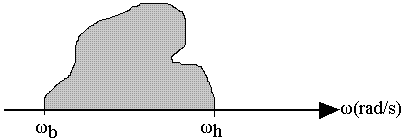

Spectre d'un signal quelconque




94
Le spectre est dit continu.

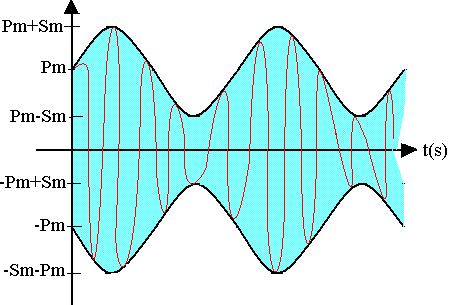

Définition d'un signal modulé en amplitude



La modulation d'amplitude consiste à moduler l'amplitude d'un signal appelé porteuse de pulsation ω0 et d'équation h(t)=PmCos(ω0t) par un signal modulant s(t) dont la pulsation maximale ωh<<ω0. Cette condition doit être vérifiée pour toute modulation, l'équation de la grandeur modulée s'écrit hm(t)=[Pm+S(t)]Cosω0t
Si s(t)=SmCosωt, alors nous avons pm(t)=Pm(1+mCosωt)Cosω0t où m=Sm/Pm
m: taux de modulation ou indice de modulation et s'exprime en pourcent (%).




95
L'enveloppe du signal contient l'information à transmettre pour ne pas déformer l'information, il faut que m soit inférieure ou égal à 1.



96

  • Si m>1, nous avons une sur modulation
  • Si m=1, nous avons une modulation à 100%

Spectre d'un signal modulé en amplitude



Signal périodique



pm(t)=Pm(1+mCosωt) ω0t
= PmCosω0t + mPmCosωtCosω0t
= PmCosω0t + ½mPm[Cos(ω+ω0)t+Cos(ω0-ω)t]
pm(t)=PmCosω0t+½mPmCos(ω0+ω)t+½mPm0-ω)t




97
La pulsation centrale est la pulsation de la porteuse et les pulsations (ω0-ω) et (ω0+ω) sont les pulsations latérales.



Signal quelconque




98
BIL: Bande Latérale Inférieure (LSB: Lower Side Band)
BLS: Bande Latérale Supérieure (USB: Upper Side Band)
Pour une bonne transmission du signal modulé, l'amplificateur sélectif doit avoir une bande passante b=2fer
