Bande latérale unique (BLU ou SSB: Single Side Band)



Principe de la modulation BLU



Nous savons que la BLI et la BLS contiennent les mêmes informations. On peut donc supprimer une bande latérale et la restituer à la réception. Il y'a donc deux méthode fondamentales pour produire un signal BLU.

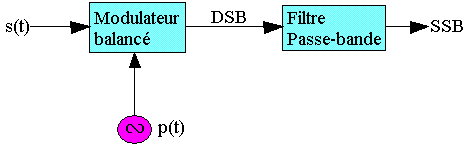

Méthode I:




108
DSB: p(t) = SmPm/2.Cos(ω0+ω)t+SmPm/2.Cos(ω0-ω)t
BLU:

  • BLS: pm(t) = SmPm/2.Cos(ω0+ω)t
  • BLI: pm(t) = SmPm/2.Cos(ω0-ω)t

Puissance totale



P = (PmSm)2/8R
PmSm/2.Cos(ω0+ω)t
Valeur efficace Peff = PmSm/2.√2



Détection



Le principe est le même que celui de la modulation d'amplitude.



Avantage et l'utilisation



C'est le mode de transmission très employé pour des communications à distance où la fidélité n'est pas nécessaire.
Exemple: Communication entre les camps, entre bateaux des radio amateurs: des cibiste.
Avantages:

  • Bande passante réduite de moitié
  • Puissance réduite de 80% et plus
  • Moins de bruit à la réception due à la bande passante réduite
