Suppression de la porteuse (DSB: Double Side Band)



Principe de la modulation DSB



Dans la modulation d'amplitude, l'information est contenue dans l'enveloppe. LA porteuse ne contient aucune information. La présence dans le signal modulé est une perte d'énergie. Le résultat de la suppression de la porteuse est la modulation DSB.
En AM: p(t)= Pm(1+mCosωt).Cosω0t = (Pm+s(t)).Cosω0t
Après suppression de la porteuse, Pm(t) devient:
p(t)= Pms(t)Cosω0t si s(t)=SmCosωt
Alors p(t)=Pm.Sm/2.Cos(ω0+ω)t+Pm.Sm/2.Cos(ω0-ω)t




103

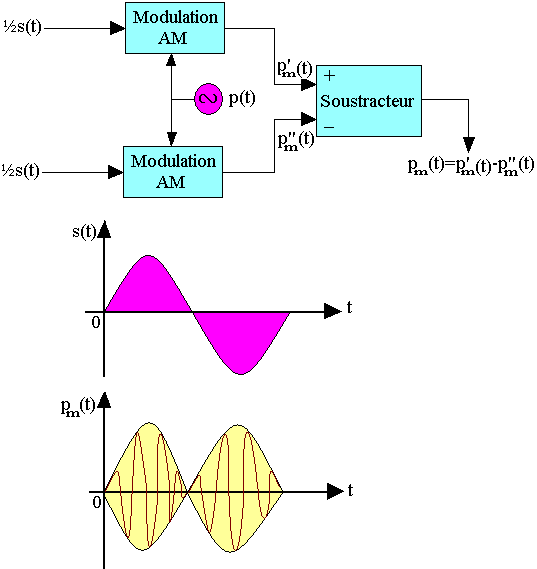

La suppression de la porteuse peut également être obtenue à l'aide d'un modulateur balancé.




104
Quand le signal s(t) est négatif, il y'a une inversion de phase dans le signal modulé.



Spectre




105
La bande de fréquence se situant entre la BLI et la BLS (2f) étant très petite. Le filtre passe bande doit être très sélectif afin de ne sélectionner que la BLI et la BLS.




106

Puissance totale




107

Détection



Le principe est le même que celui de la modulation d'amplitude
