Les transistors

Index de l'article

Généralités

Les transistors sont les dispositifs électriques pouvant remplir les fonctions d'amplificateur, de commutation ou d'oscillateur dans les télécommunications, le contrôle et les systèmes informatiques.
Il s sont constitués de minuscules éléments semi-conducteurs généralement du germanium ou du silicium sur lesquels sont effectuées au moins 3 connexions électriques.
On distingue généralement trois grands groupes de transistor:

  • Les transistors à jonction.
  • Les transistors à effet de champ FET: Fiel Transistor Effect
  • Les transistors MOS: Metal Oxyde Semi-conductor


Les transistors à jonction

Structure

Les transistors à jonction ou transistor bipolaires sont constitués d'un petit monocristal de silicium (une puce, pastille) comportant trois zones dopées successivement NPN ou PNP donc présentant deux jonctions PN de sens opposé:

bipot

Effet des condensateurs de couplage et de découplage

11
Dans les étages antérieures des montages amplificateurs, on a toujours supposé que les condensateurs de couplage C1 et C2 et de découplage CE étaient des courts-circuits en régime dynamique.
Il n'en est rien car leur impédance 1/jCω a des effets sur le gain des montages.

Effet des condensateurs de couplage

Soit le montage ci-dessous où l'on suppose que seul CE est un court-circuit en régime dynamique:

12

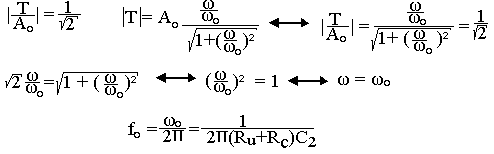

La fréquence de coupure (pulsation) de coupure est la fréquence pour laquelle

13
Le gain de l'étage diminue pour tout signal donc la fréquence est inférieure à f0.

Effet des condensateurs de découplage

Supposons que C1 et C2 sont des courts-circuits:

14
NB: En pratique ω1<<ω2

15
Dans les deux cas nous constatons que le module de la fonction de transfert diminue avec la fréquence. Cela provoque une distorsion du signal est maximale pour une fréquence minimale fmin du spectre du signal. Elle ne doit jamais dépasser 10 à 30%.
