Transformateur aux radios fréquences



Capacité parasite



Dans chaque enroulement primaire ou secondaire, deux spires quelconques présentent entre elle une faible capacité, l'ensemble de ces capacités est équivalent à une capacité unique dite capacité repartie qui Schunte l'enroulement. En outre, dans un transformateur ordinaire il existe une capacité intermédiaire qui crée un couplage entre les bobinages primaires et secondaires. Ce couplage est négligeable aux fréquences industrielles mais serait gênant aux radio fréquences, il est éliminé grâce à un écran électrostatique qui est une feuille de cuivre placée entre le bobinage et reliée à la masse. Finalement seul subsistent les deux capacités reparties C1 du primaire et C2 du secondaire. Elles sont de l'ordre de la dizaine de pico Farad.

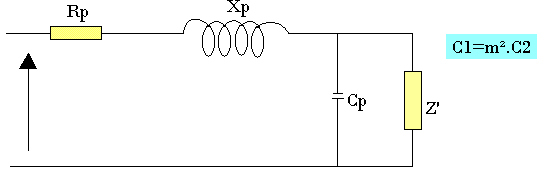

Schéma équivalent du transformateur



La capacité C2 peut être considérée comme une charge au secondaire. Elle est réduite au primaire grâce à
Z' = Z/m2 ou Z' = 1/C2W en posant
Z' = 1/C1W = 1/C2W.m2
C1 = m2C2




80
La capacité parasite totale à placer sur le schéma en parallèle avec l'enroulement primaire sera Cp=C1+C'






Usage des transformateurs



Transformateur monophasé



Il est en général de puissance de quelques KVA. On le rencontre surtout dans les installations domestique pour:

  • Adapter la tension du secteur aux appareils électroménagers.
  • Pour la sécurité, car les jouets électriques doivent fonctionner à une tension inférieure à 24V

On trouve également les transformateurs dans les chargeurs de batterie, les machines à calculer et les machines à écrire de bureau.



Transformateur de soudure



Ici le but est d'avoir un fort courant sans une tension faible. Il faut que le rapport du transformateur soit très petit.



Transformateur pour les tubes luminescents



Les éclairages de publicité formés des tubes contenant des gaz rares sont alimentés sous des tensions atteignant ses des dizaines de milliers de volts. Ils sont alimentés à partir du secteur 220V par les transformateurs élévateurs.
Signalons enfin qu'il arrive parfois que les moteurs de centrales soient reliés à trois transformateurs monophasés au lieu seul transformateur triphasé. Chaque transformateur de puissance importante, quelques dizaines de milliers de KVA.
