Transformateur triphasé

Intérêt

Pour changer la tension d'un système triphasé, on peut fort bien utiliser 3 transformateurs monophasés. Chaque primaire est relié à une phase et fonctionne en récepteur. Les 3 secondaires constituent 3 générateurs qui peuvent être reliés en triangle et en étoile. Il est plus avantageux d'utiliser un transformateur triphasé puis qu'on gagne sur l'encombrement et le poids de fer utilisé.

Constitution

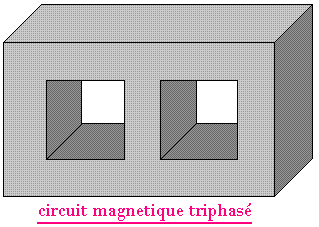

Les axes des 3 noyaux sont dans un même plan, deux culasses assurent la fermeture du circuit magnétique. Sur chaque noyau se trouve un enroulement primaire et secondaire soigneusement isolé entre l'autre (verni).

c

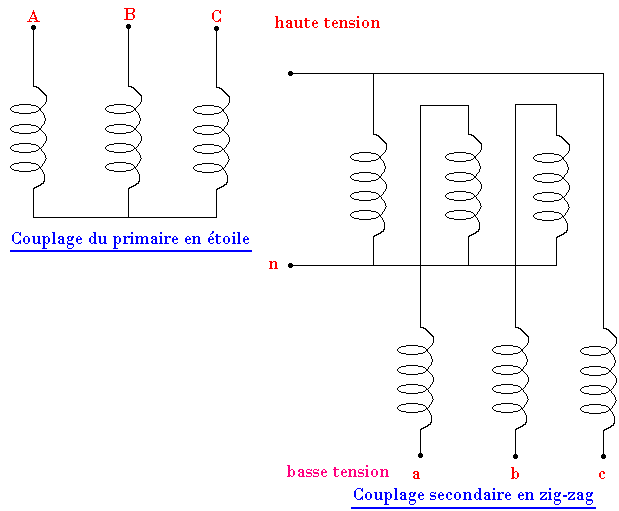

En dehors des couplages étoiles et triangles, on peut coupler les enroulements primaires en zigzag.

Nous remarquons que chaque noyau porte 2 démis enroulements secondaires appartenant à deux phases différentes. S'il y'a déséquilibre d'une phase secondaire, cela se repartit (influence le primaire). Lorsque vous verrez une combinaison YD cela signifie que le primaire est en étoile et les secondaires en triangle.
A la production entre alternation et ligne de transport lorsque vous verrez CY. D est au secondaire et Y au primaire. Cela signifie que le primaire est en étoile et haute tension et le secondaire en triangle et basse tension.
Le rapport de transformation d'un transformateur est m=U_2V/U₁=U_2V/V₁√3

Comment repérer les bobines

Côté haute tension, on a : A, B, C et côté basse tension on a: a, b, c et s'il y'a un neutre on ajoute N ou n à la borne correspondante.

Tension et courant, Puissance apparente (S)

Tension

La tension entre phase est la tension nominale. Si le couplage est triangle cette tension est celle d'un enroulement.

Courant

Le courant qui est en ligne et la valeur nominale. Pour un couplage triangle, la valeur nominale est J=I/√3

Puissance apparente nominale (S)

S = U.I√3
Avec U et I tension de ligne. En fait les valeurs nominales sont les valeurs mesurables à excitation du transformateur et non les valeurs intérieures avec le couplage. Si le couplage fait au primaire est identique à celui fait au secondaire, cas deY_yet D_d

Rendement:
